Допустимые отклонения в размерах
Для раковин Devon&Devon длиной менее 750 мм допустимое отклонение составляет ±5%, а для раковин более 750 мм — ±2%.
В России допуски и отклонения по санитарным керамическим изделиям регулируются ГОСТом 30493-96, который вступил в силу 1 июля 1998 года.

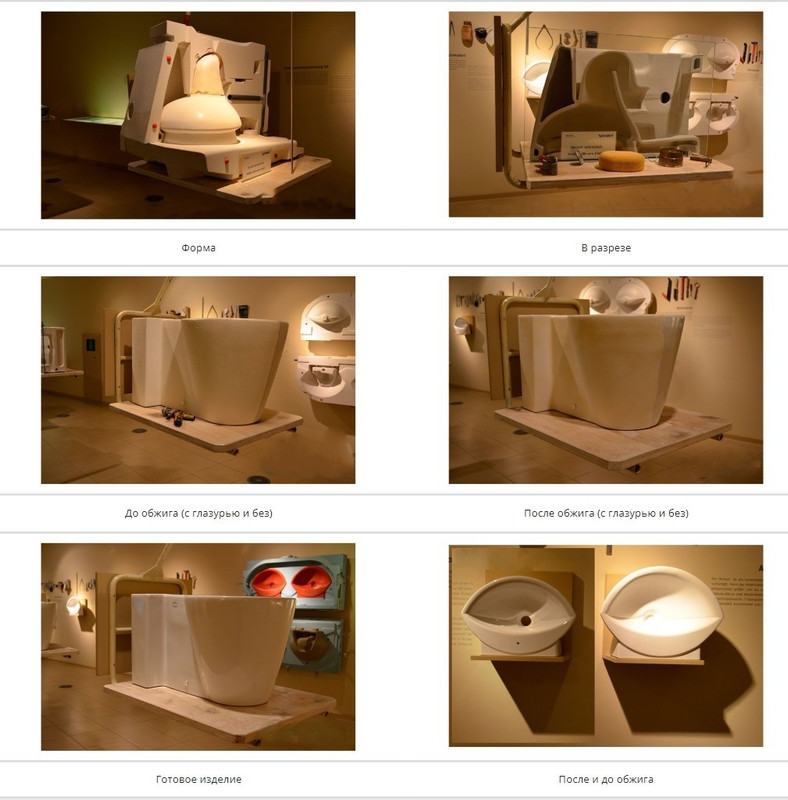

Чтобы разобраться в причинах возникновения отклонений в размерах, рассмотрим процесс производства керамических изделий на примере фабрики Duravit.
Типы унитазов и раковин:
Виды раковин:
- полукруглые;
- овальные;
- прямоугольные;
- трапециевидные (со спинкой или без неё).
Также существуют угловые раковины:
- со спинкой или без спинки;
- с переливом или без перелива;
- со срезанным углом.
Отдельные виды умывальников — это хирургические и парикмахерские раковины, которые не имеют спинки.
В умывальнике должно быть отверстие для смесителя диаметром $d34+2$ мм. От центра отверстия до места примыкания к стене — 75 мм.
В умывальнике три отверстия для смесителя, и они расположены на расстоянии 75 мм друг от друга.
Виды унитазов:
- Тарельчатый унитаз с косым выпуском. Может быть с цельноотлитой полочкой или без неё.
- Тарельчатый унитаз с прямым выпуском. Также может быть с полочкой или без.
- Козырьковый унитаз с косым выпуском. Аналогично может быть с цельноотлитой полочкой или без неё.
- Воронкообразный унитаз с прямым выпуском. Как и в предыдущих случаях, может быть оборудован полочкой или нет.
- Воронкообразный унитаз с косым выпуском. Есть возможность выбора между наличием или отсутствием цельноотлитой полочки.
Характеристики и дефекты:
Требования к изделиям:
1. Изделия должны быть функциональными.
2. Водопоглощение изделий не должно превышать:
- для фарфоровых — 1%;
- для полуфарфоровых — 5%;
- для фаянсовых — 12%.
3. Глазурь на изделиях должна обладать термической и химической стойкостью.
4. Изделия должны выдерживать высокие температуры и быть прочными механически.
5. Изделия могут быть покрыты белой или цветной глазурью или декорированы различными методами.
6 Цвет или оттенки цвета изделий должны соответствовать цвету и оттенкам цвета образцов-эталонов, утверждённых производителем.
7 В рабочих чертежах в соответствии с приложением В следует указать распределение поверхностей на видимую, функциональную, монтажную или невидимую.
8 В рабочих чертежах необходимо указать места на поверхностях изделий, которые допускается не покрывать глазурью.
9 На изделиях не должно быть сквозных видимых и невидимых трещин, холодного треска и цека.
10 Внутренняя поверхность сифонов унитазов должна быть без засорки.
11 В зависимости от показателей внешнего вида изделия подразделяют на три сорта: 1, 2 и 3-й.

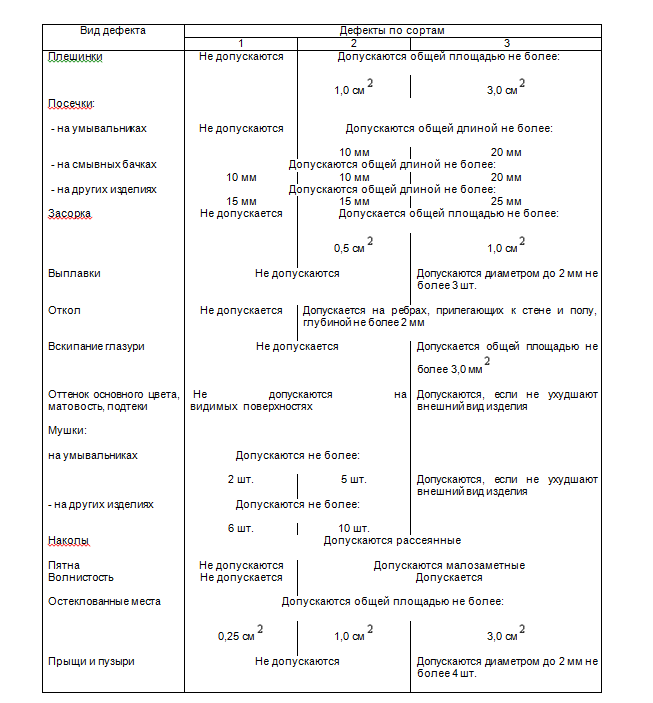

Внешний вид видимых и функциональных поверхностей изделий должен соответствовать требованиям, указанным в таблице.
12. На поверхностях изделий всех сортов, которые не видны после монтажа или скрыты в процессе эксплуатации, допускаются дефекты, указанные в таблице 1.
13. Общее количество допустимых дефектов на одном изделии зависит от его сорта:
- для изделий 1-го сорта — не более двух дефектов;
- для изделий 2-го сорта — не более трёх дефектов;
- для изделий 3-го сорта — не более пяти дефектов.
14. Допускаемые трещины, пустоты (выплавки) и посторонние включения должны быть заделаны белым цементом или другим материалом, который обеспечивает прочность заделки. Заделка может быть выполнена зачисткой, шлифовкой или другим способом, определённым изготовителем.
15. Коробление поверхности изделия, прилегающей к стене, не должно превышать:
- 3 мм для умывальников;
- 4 мм для писсуаров.
16. Коробление горизонтальной поверхности бортов умывальников не должно быть больше 4 мм.
17. Коробление нижней поверхности унитаза (в плоскости, прилегающей к полу) и верхней поверхности (в плоскости сидения) не должно превышать 4 мм. Для унитазов с цельноотлитой полочкой и биде коробление верхней поверхности не должно быть более 6 мм, а нижней поверхности — не более 4 мм. Коробление верхней поверхности унитазов, устанавливаемых в санузлах железнодорожных вагонов (горизонтальной плоскости борта) и поверхности присоединительного кольца, не должно быть свыше 6 мм. Коробление поверхностей полочки унитаза в местах присоединения смывного бачка соединительной резинкой не должно превышать 3 мм, а в зоне монтажных отверстий — 2 мм.
18. Отклонение от горизонтальности верхней поверхности унитазов и биде не должно быть более 8 мм.
19. Коробление нижней поверхности крышки и верхней поверхности корпуса бачка не должно превышать 2 мм.
20. Коробление наружной поверхности днища бачков не должно быть выше 4 мм.
21. Коробление днища бачка в условно ограниченной кольцевой зоне, которая отступает на 10 мм от краёв отверстия для установки спускной арматуры, не должно быть более 4 мм.
22. Полезный объём смывных бачков должен составлять не менее 6,0 л.
23. Умывальники должны выдерживать нагрузку не менее 1,50 кН (150 кгс).
24. Унитазы и биде должны быть пригодными для использования и выдерживать нагрузку не менее 2,00 кН (200 кгс).
Термины
Общие термины
Керамические санитарные изделия — это глазурованные предметы, которые сделаны из смеси белых глин и минералов. Их обжигают при высокой температуре. Такие изделия используются в санитарно-гигиенических и хозяйственных целях: для приёма и смыва загрязнений водой.
Термины поверхностей изделий
- Видимая поверхность — сторона изделия, которую можно увидеть спереди и сбоку, когда оно находится в эксплуатационном положении.
- Невидимая поверхность — сторона изделия, которая не видна спереди и сбоку в эксплуатационном положении.
- Функциональная поверхность — часть изделия, на которую действует водопроводная или сточная вода.
- Монтажная поверхность — сторона изделия, предназначенная для крепления и сборки.
- Декорирование — нанесение рисунка одного или нескольких цветов на видимую поверхность изделия.
- Функциональная пригодность — способность изделия выполнять свои функции в течение срока эксплуатации.
Термины дефектов санитарных керамических изделий
- Холодный треск — трещины по глазури и черепку, которые возникают после обжига изделий на стадии охлаждения из-за внутренних напряжений без внешнего механического воздействия.
- Оттенок основного цвета — отличие окраски поверхности изделия с большей или меньшей насыщенностью цвета.
- Матовость — уменьшение или отсутствие блеска блестящей глазури.
- Пятно — зона другой окраски размером более 1 мм, отличающейся от основного цвета.
- Подтёк — утолщение глазури, которое имеет форму застывшей струи.
- Плешина — место, не покрытое глазурью.
- Вскипание глазури — мелкие сконцентрированные пузырьки на поверхности глазури, которые нельзя раздавить.
- Мушка — точка тёмного цвета (коричневая, чёрная, зелёная) размером до 1 мм.
- Прыщ — небольшое плотное вздутие глазури или керамической массы.
- Пузырь — маленькое полое вздутие глазури или керамической массы.
- Посечка — несквозная открытая или закрытая трещина.
- Трещина закрытая — трещина, покрытая глазурью.
- Трещина открытая — трещина, не покрытая глазурью.
- Откол неглазурованный — механическое повреждение изделия, не покрытое глазурью.
- Откол глазурованный — механическое повреждение изделия, покрытое глазурью.
- Цек — тонкие волосные трещины глазури, которые образуются из-за различия коэффициента термического расширения черепка и глазури.
- Засорка — инородные тела, покрытые или не покрытые глазурью, которые выступают над поверхностью изделия.
- Накол — углубление в виде точки на поверхности глазури.
- Волнистость — волнообразное изменение толщины глазури.
- Остеклованное место — зона утончённого слоя глазури, под которым
